التصميم الإنشائي لبرج جدة

Bracing Engineering Consultant

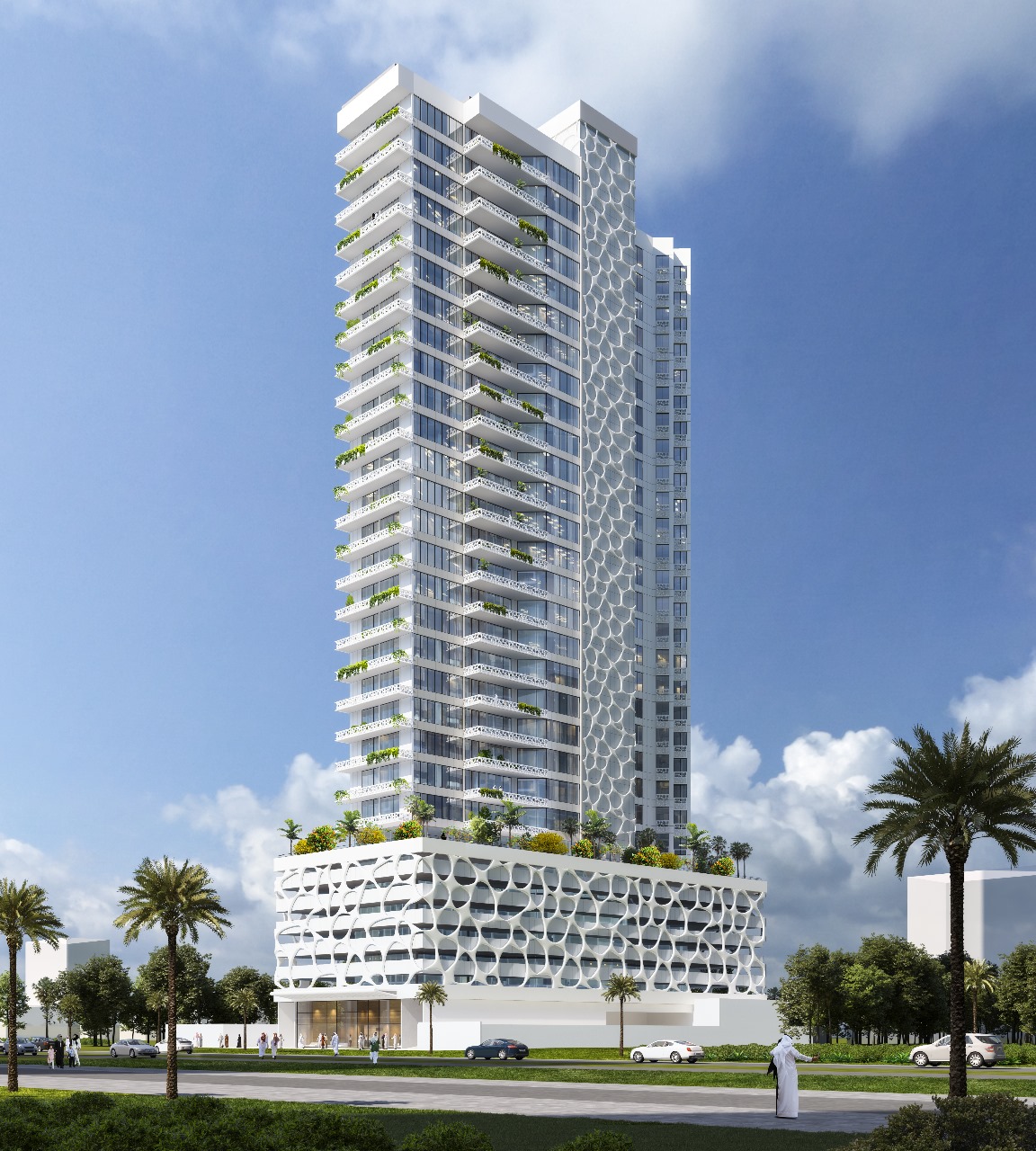

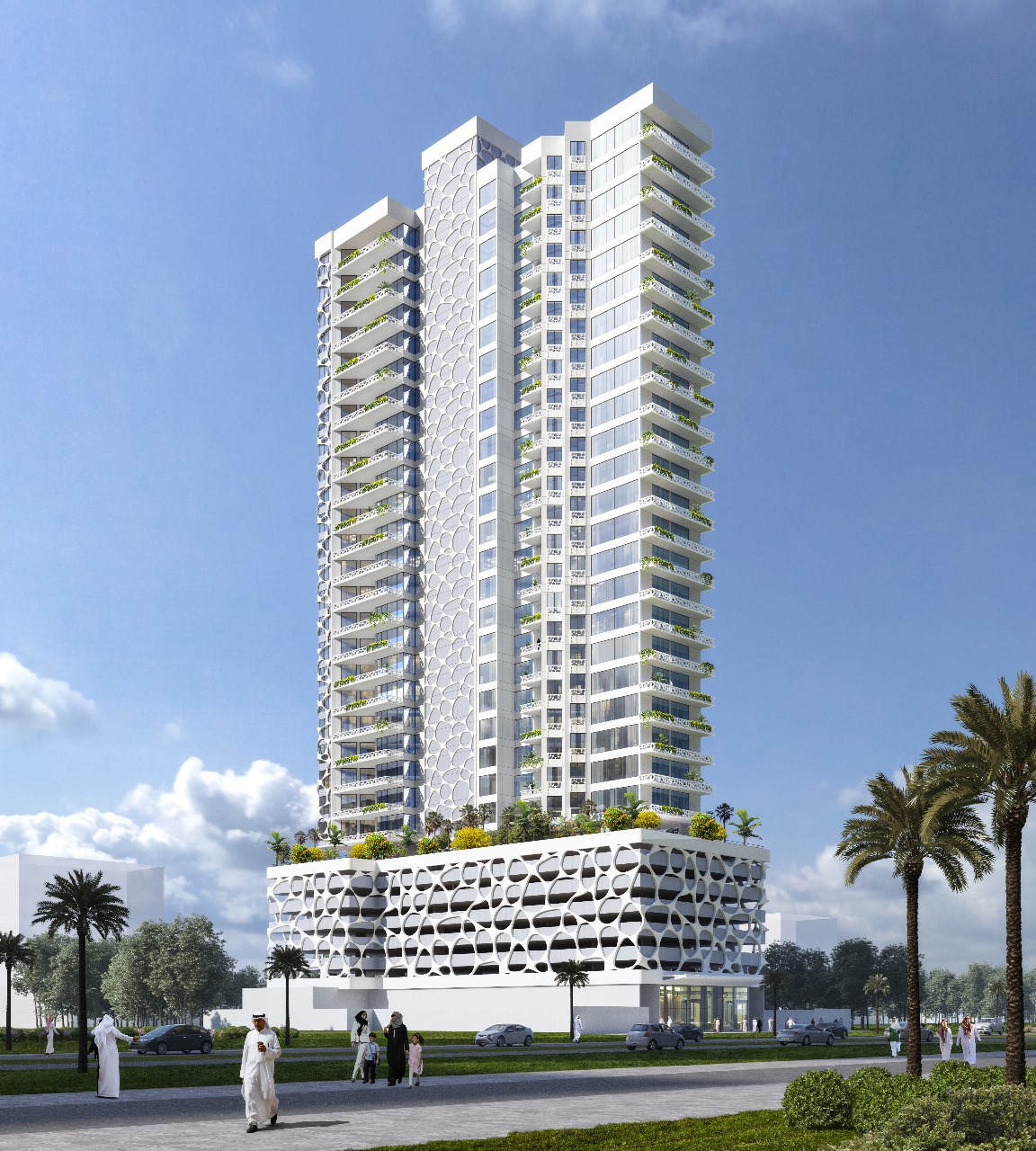

يسرّنا في Bracing Engineering Consultant أن نقدم لمحة عن أحد مشاريعنا البارزة في المملكة العربية السعودية، وهو التصميم الإنشائي لبرج سكني مكوّن من 35 طابقًا، يقع في مدينة جدة، على مساحة أرض تبلغ 3600 م².

---

تفاصيل المشروع:

• الموقع: جدة – المملكة العربية السعودية
• المساحة: 3600 متر مربع
• عدد الطوابق: 35 طابق
• مكونات البرج:
  • دور أرضي
  • دور ميزانين

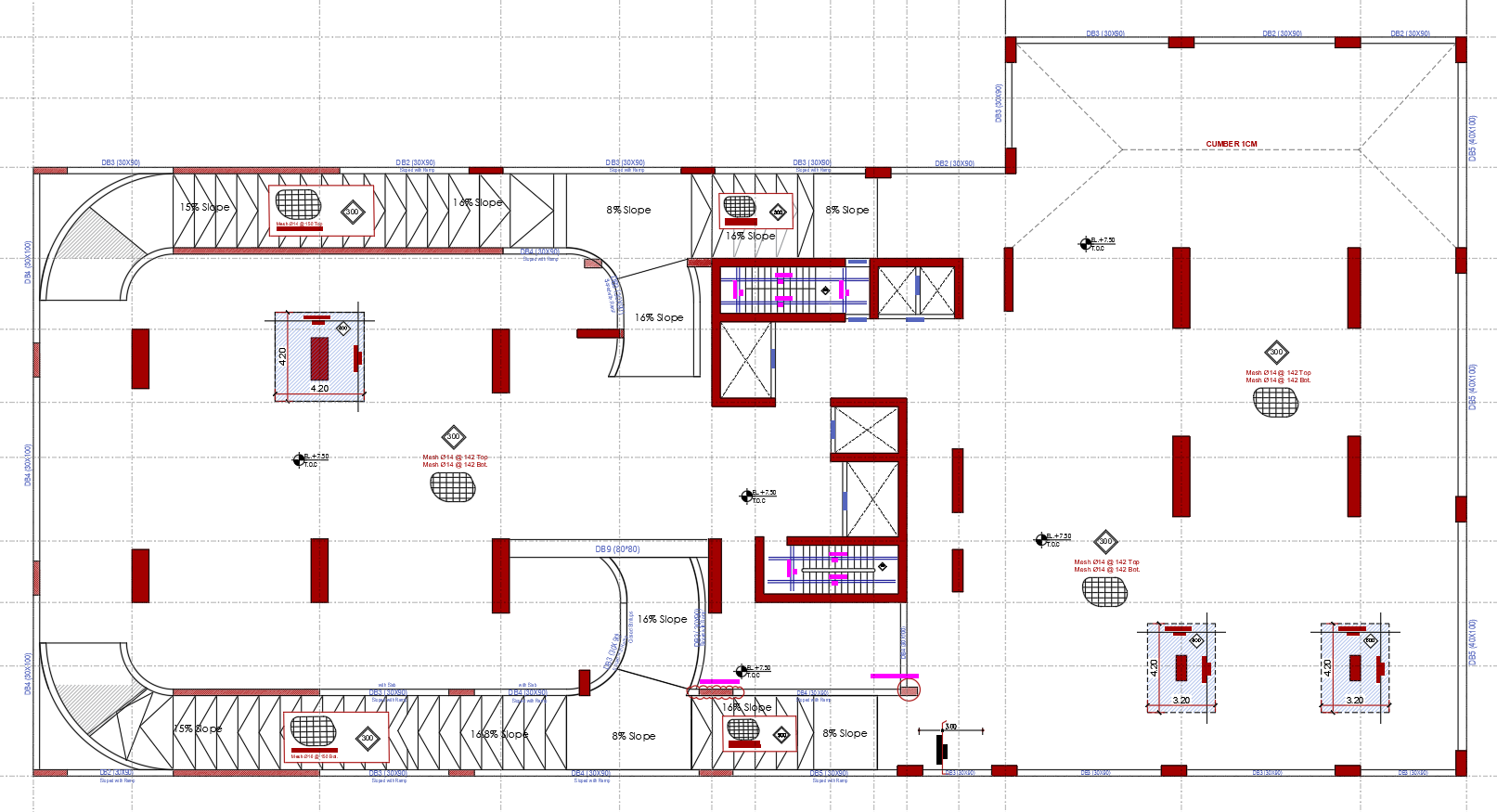

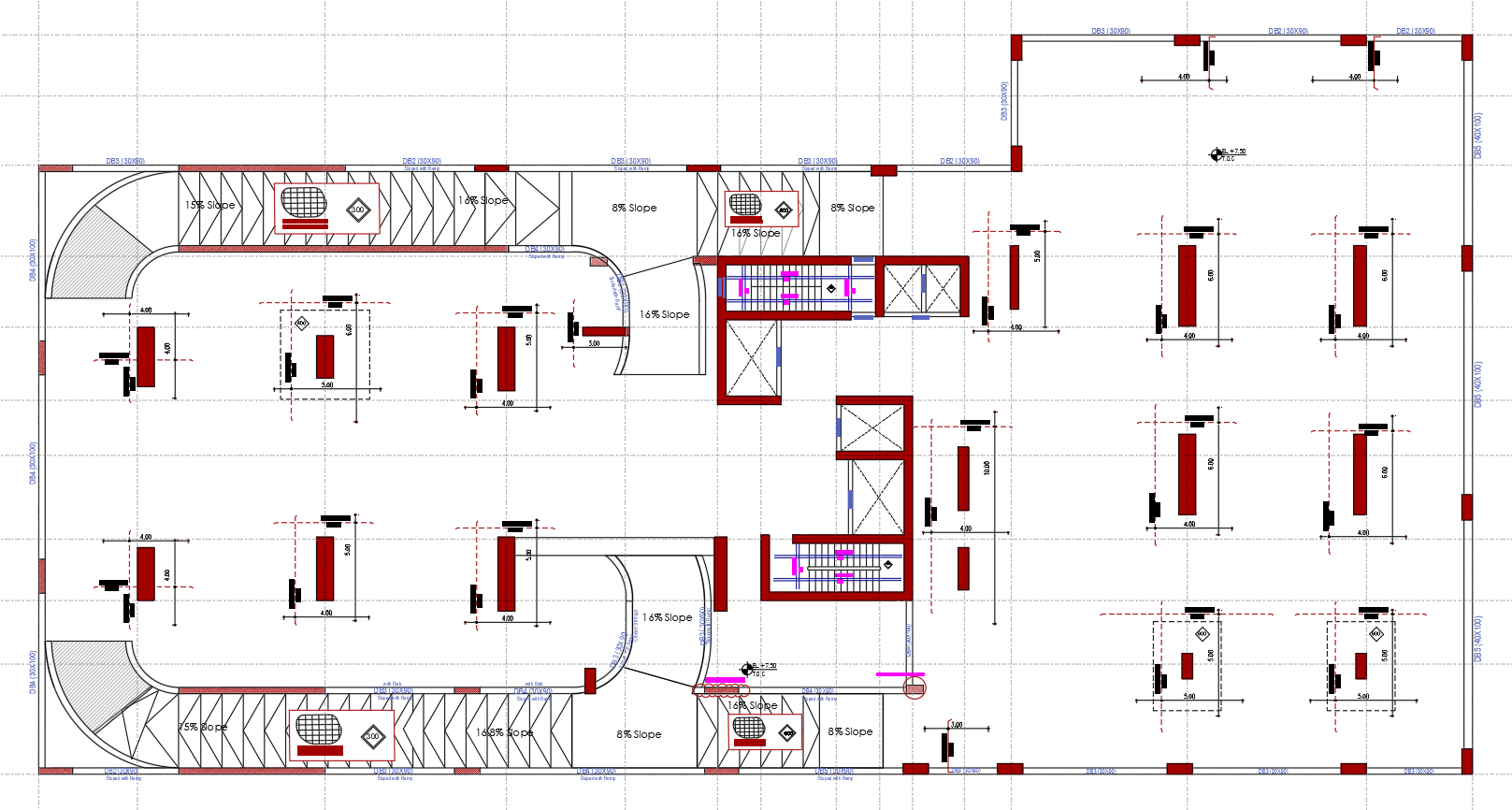

  • 6 أدوار مواقف سيارات
  • دور بوديوم
  • 25 دور متكرر
  • دور الملحق (الرووف)

---

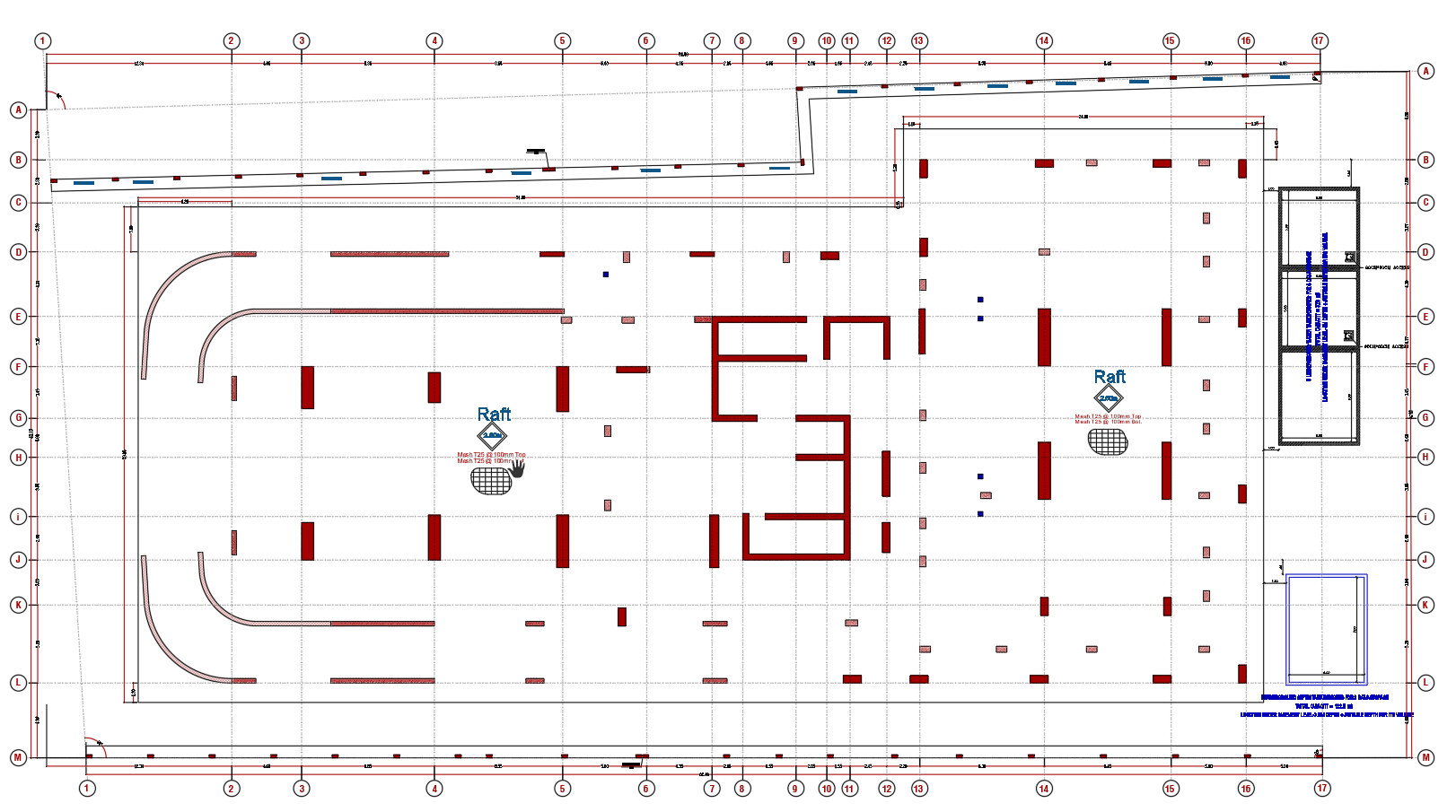

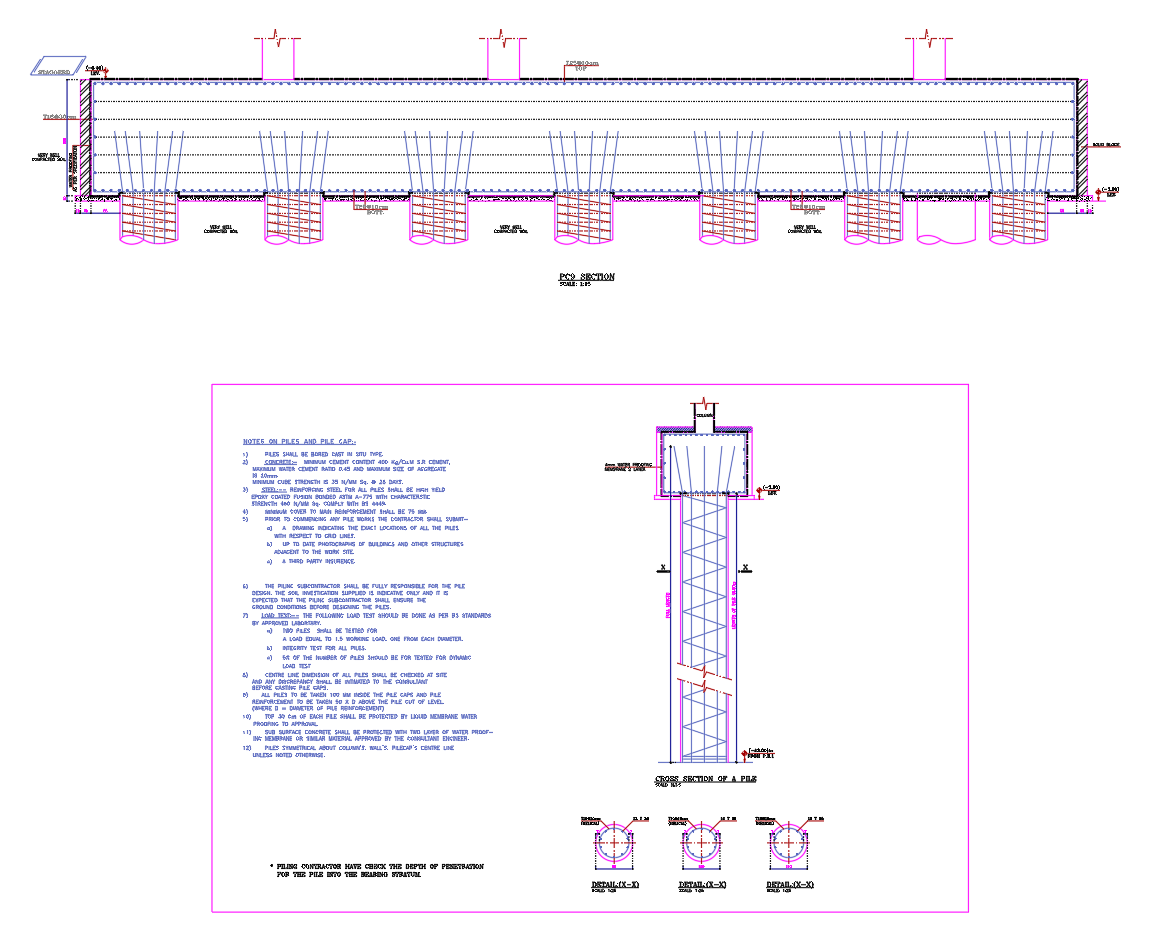

نظام الأساسات:

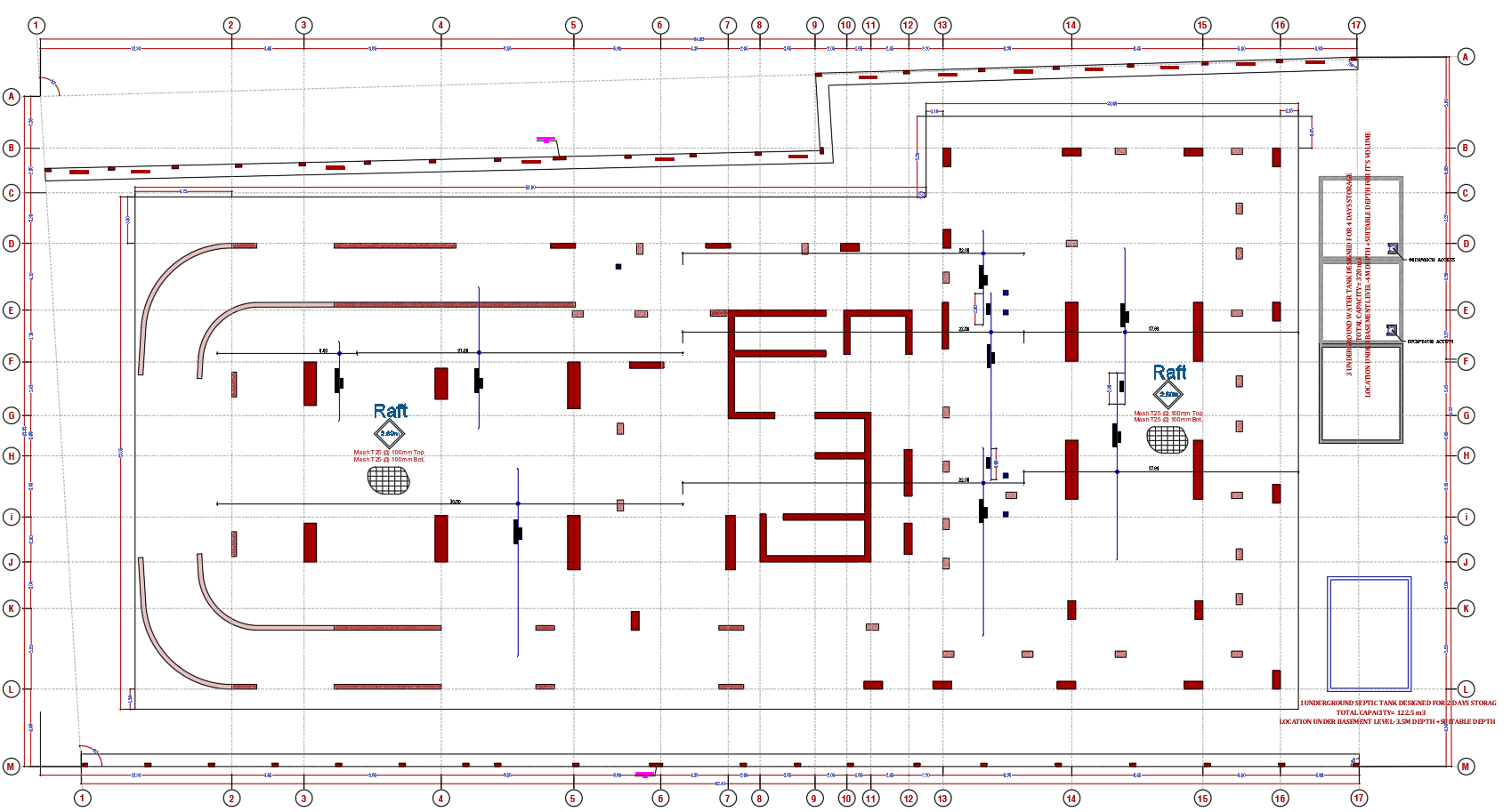

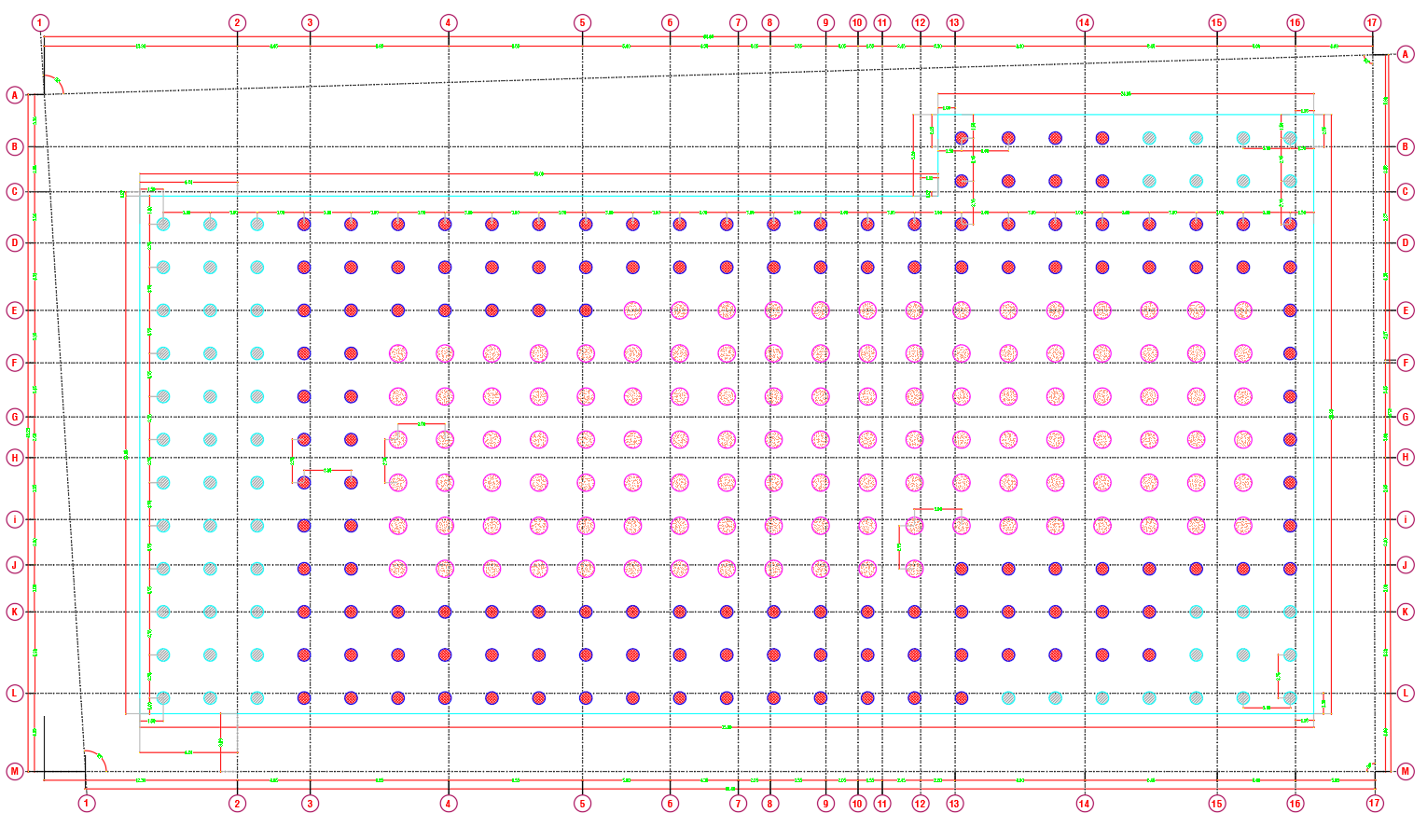

تم استخدام نظام Deep Foundation يتكون من Raft Foundation على Bored Piles بعمق يتراوح بين 30 إلى 40 مترًا.

---

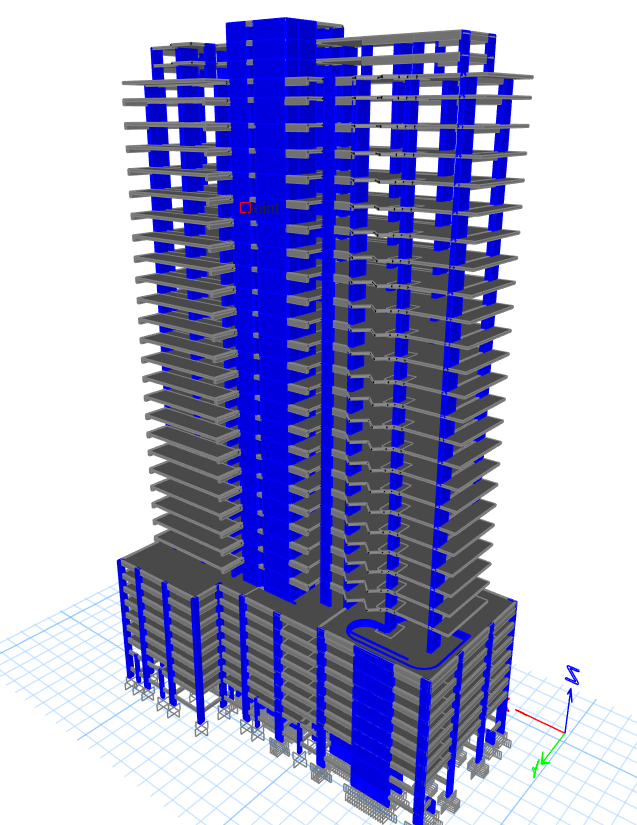

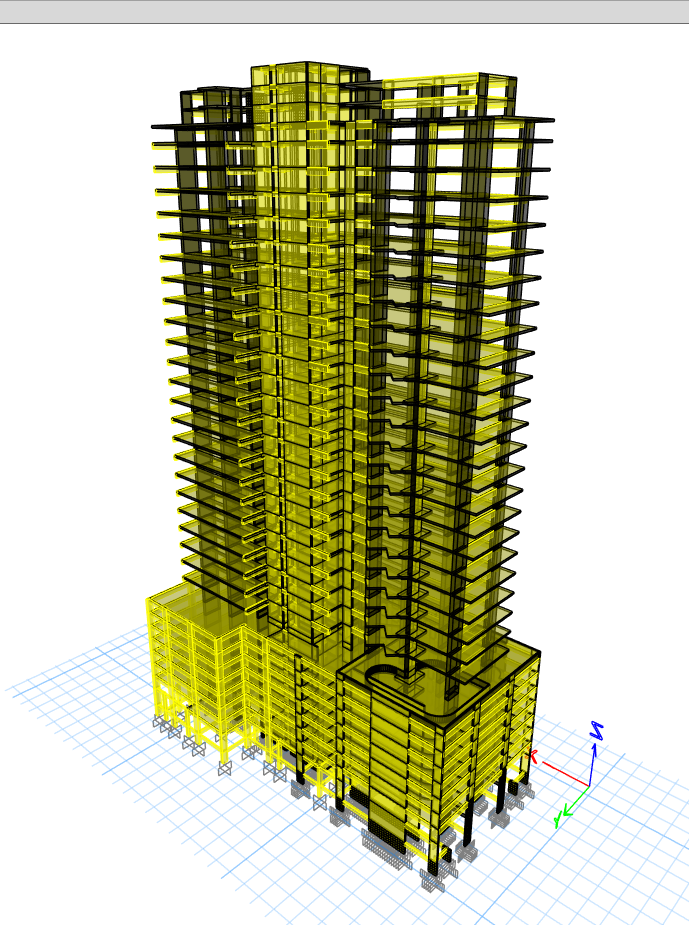

النظام الإنشائي المعتمد:

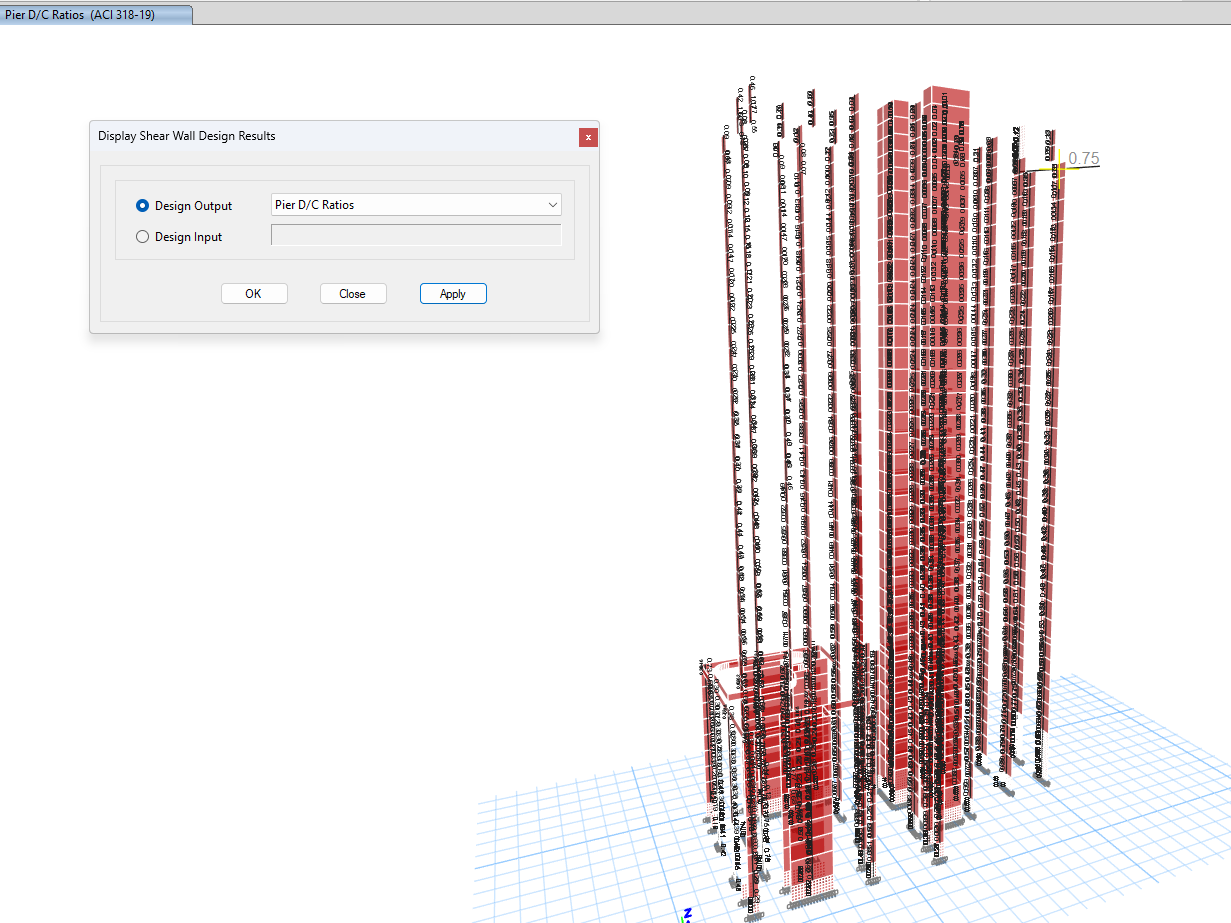

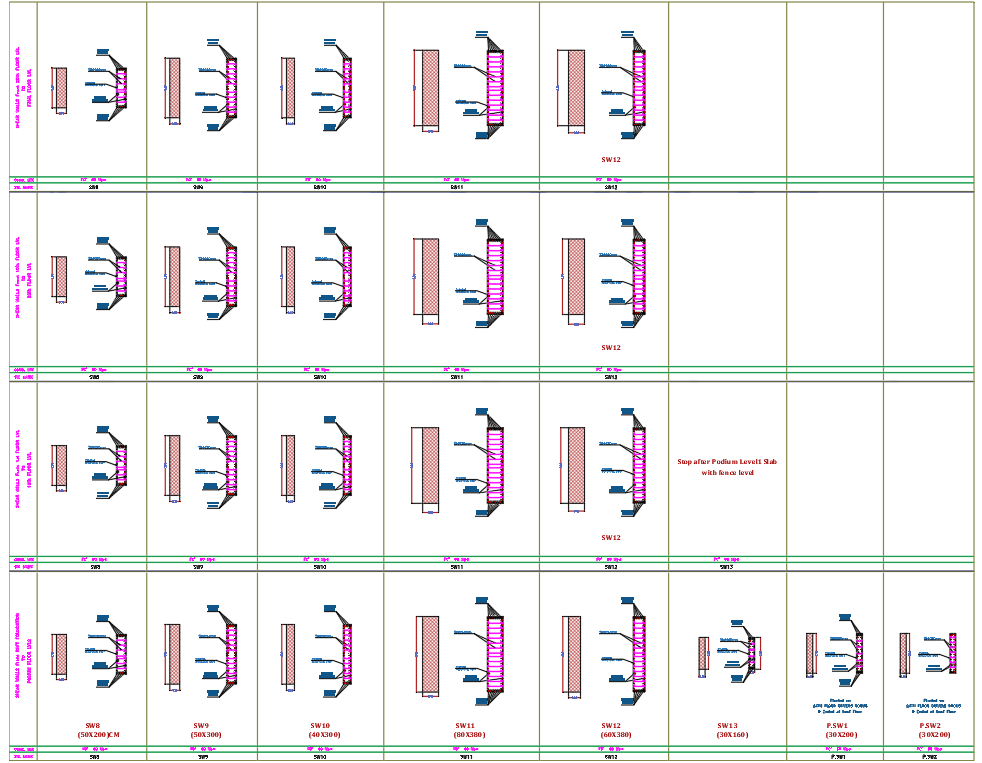

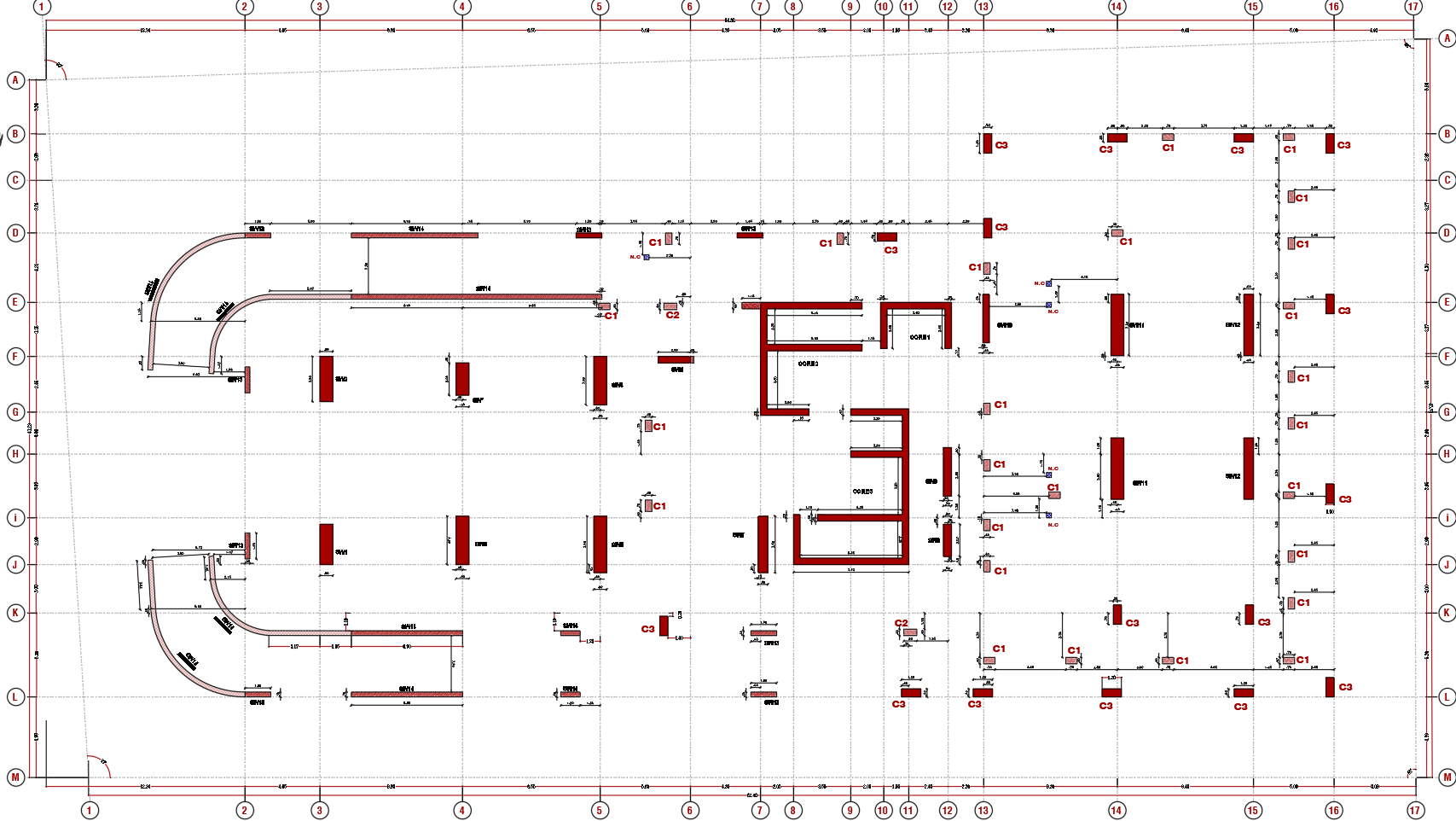

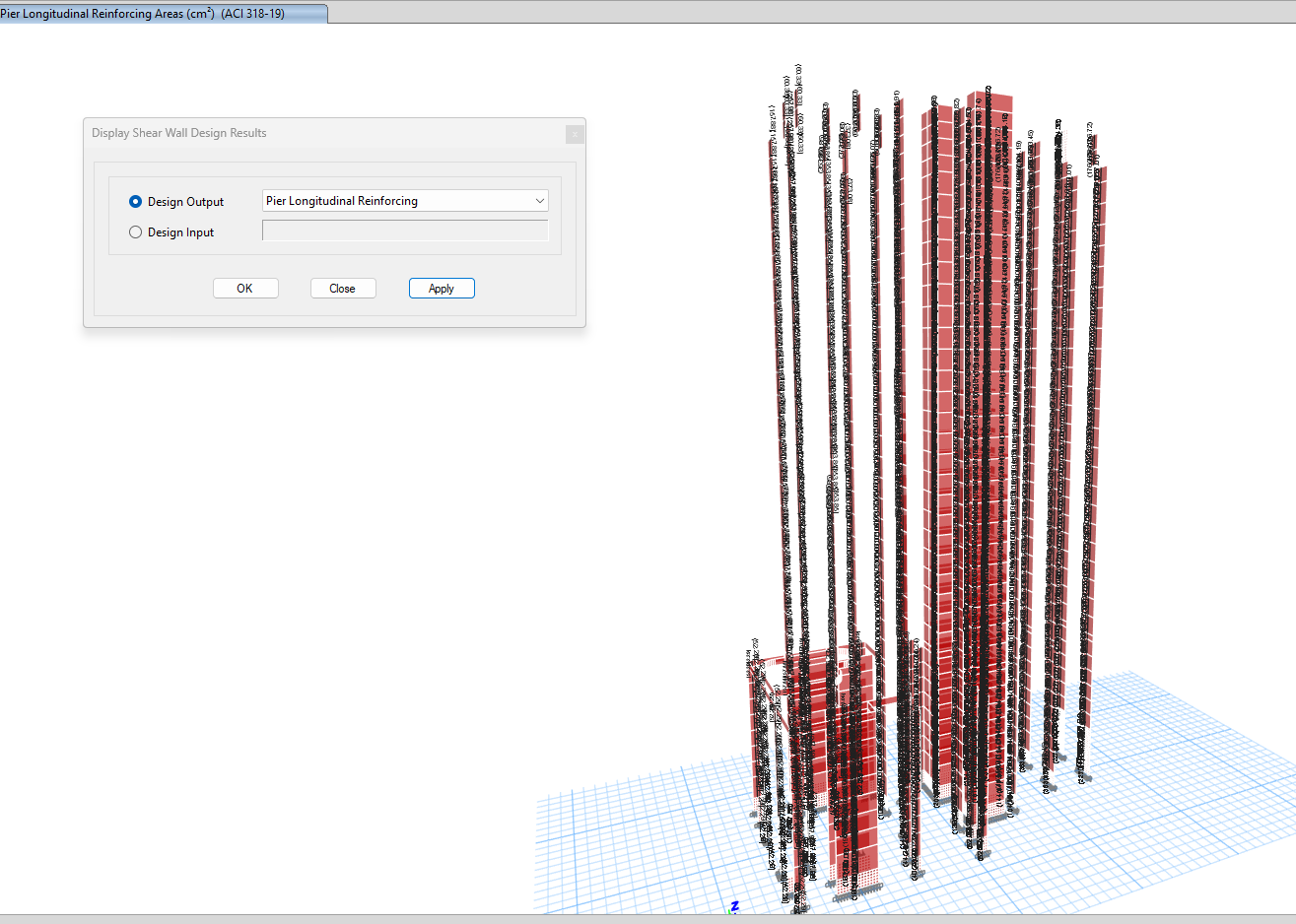

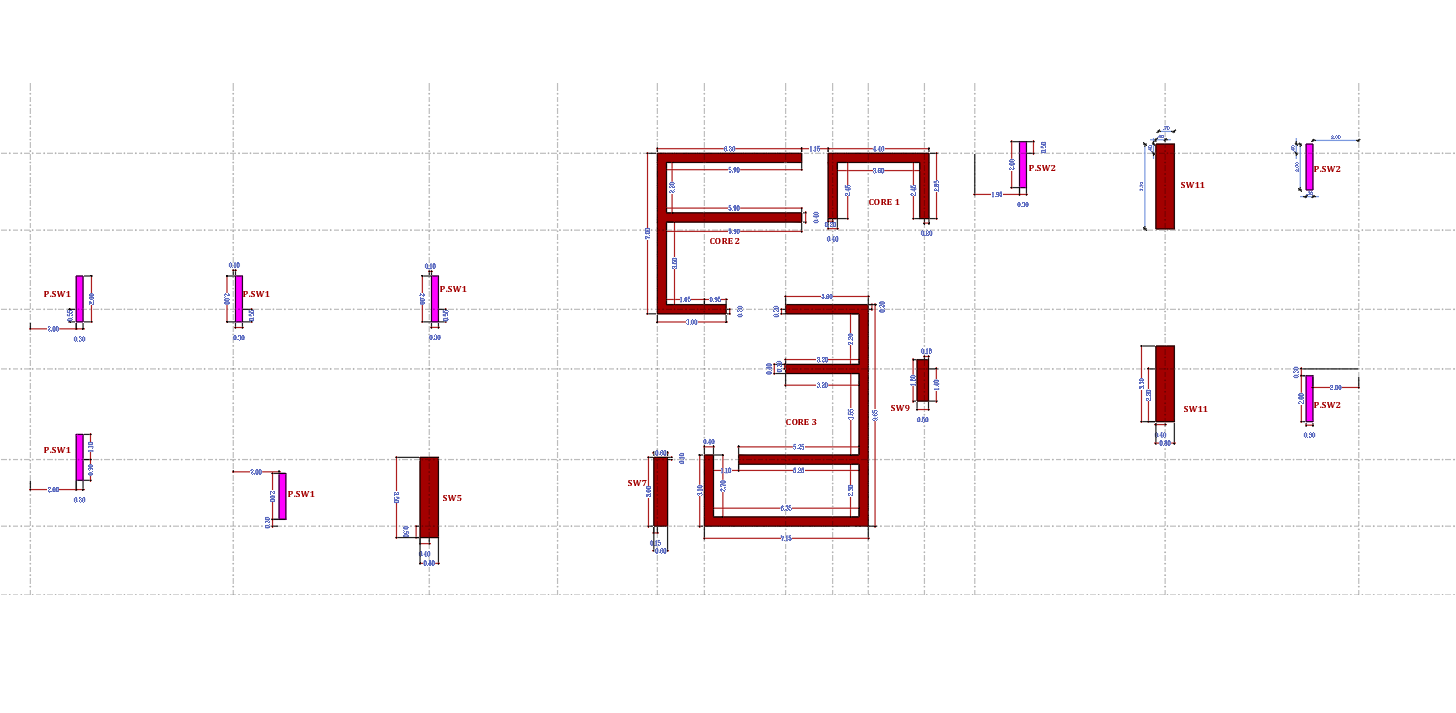

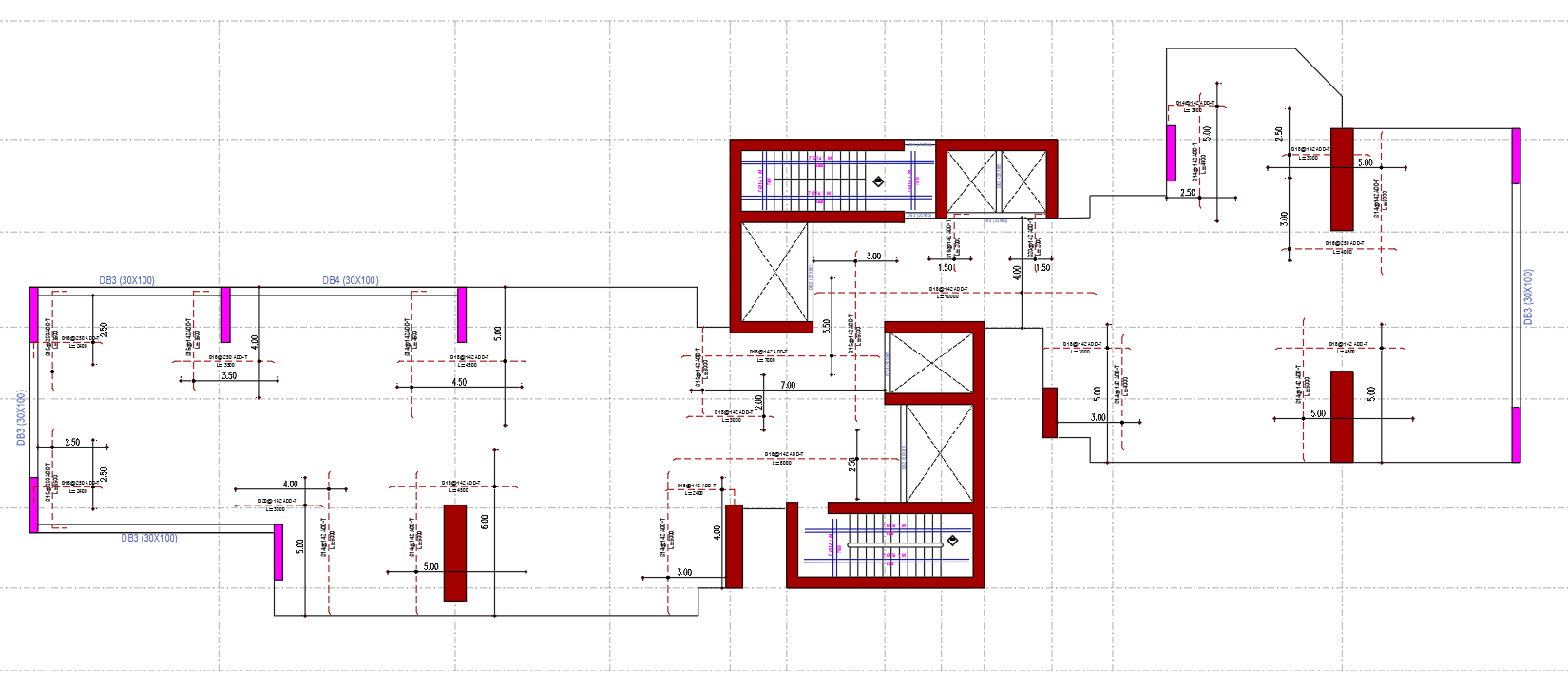

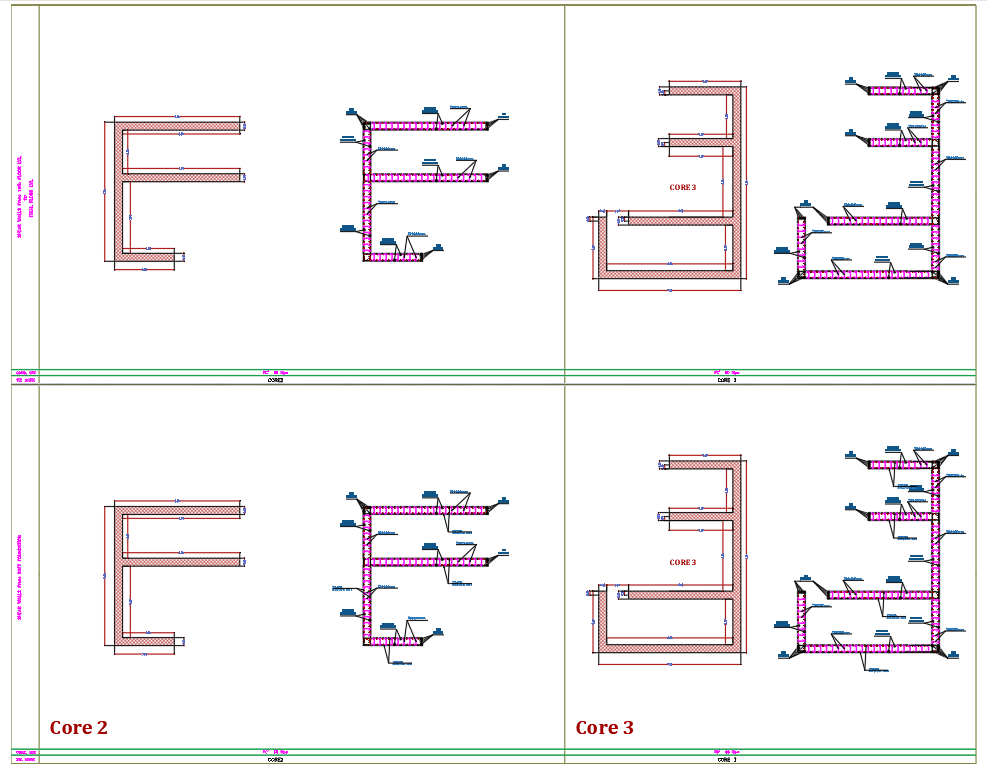

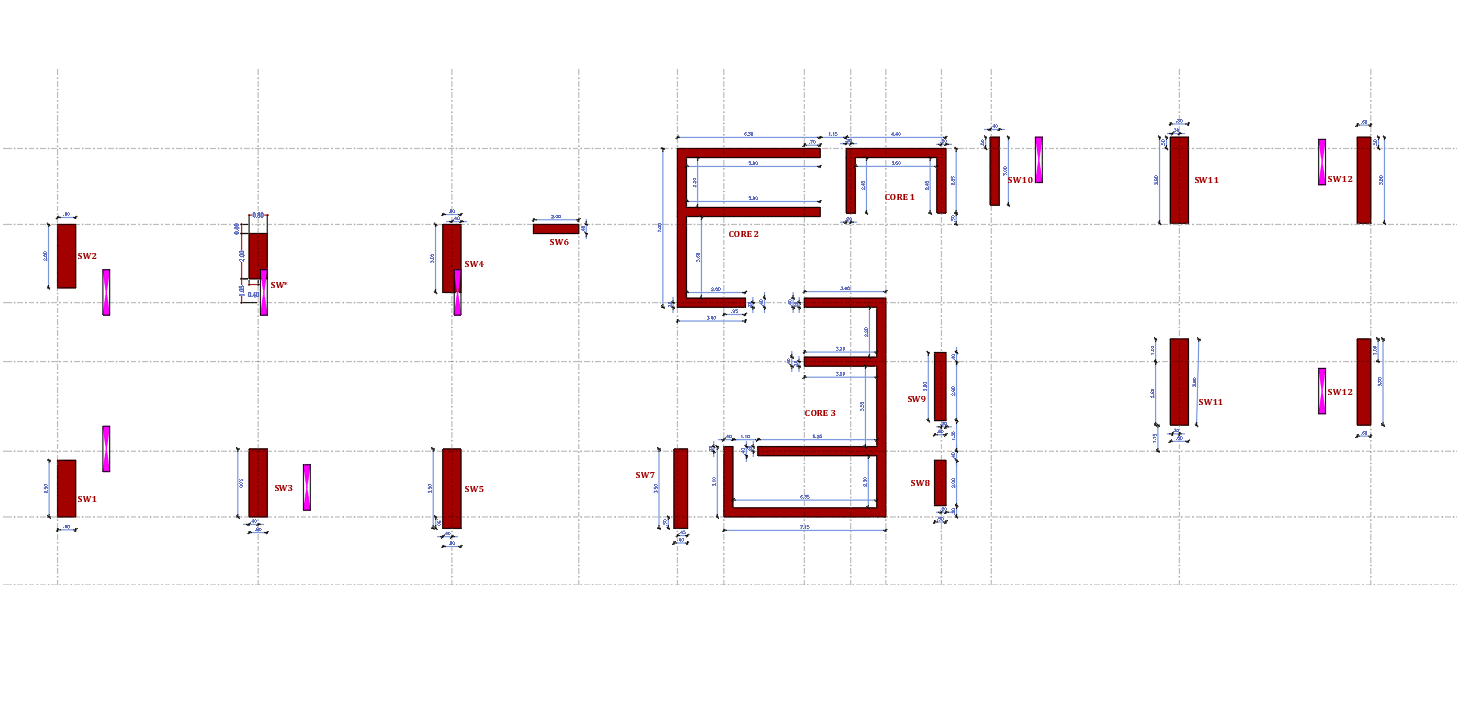

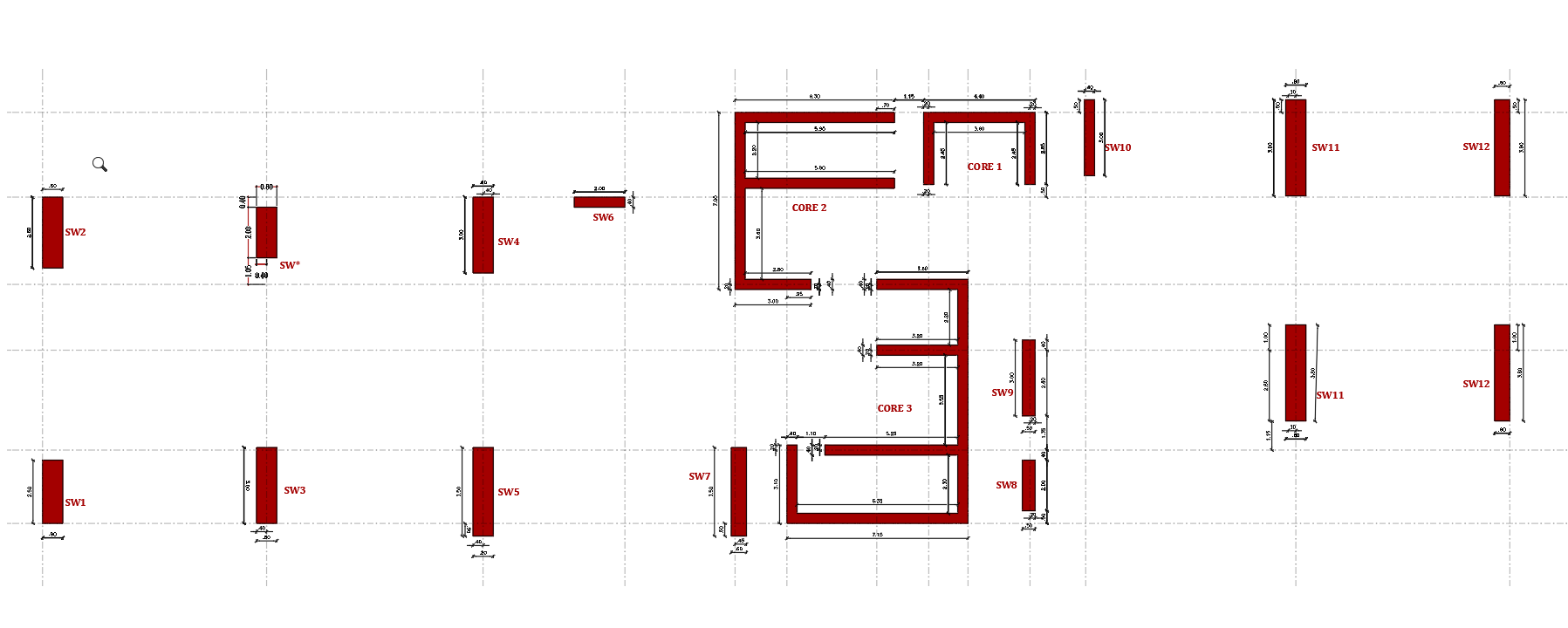

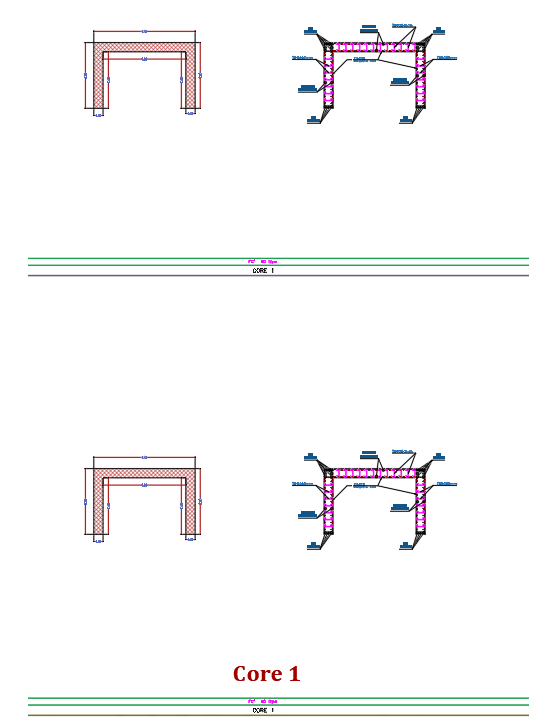

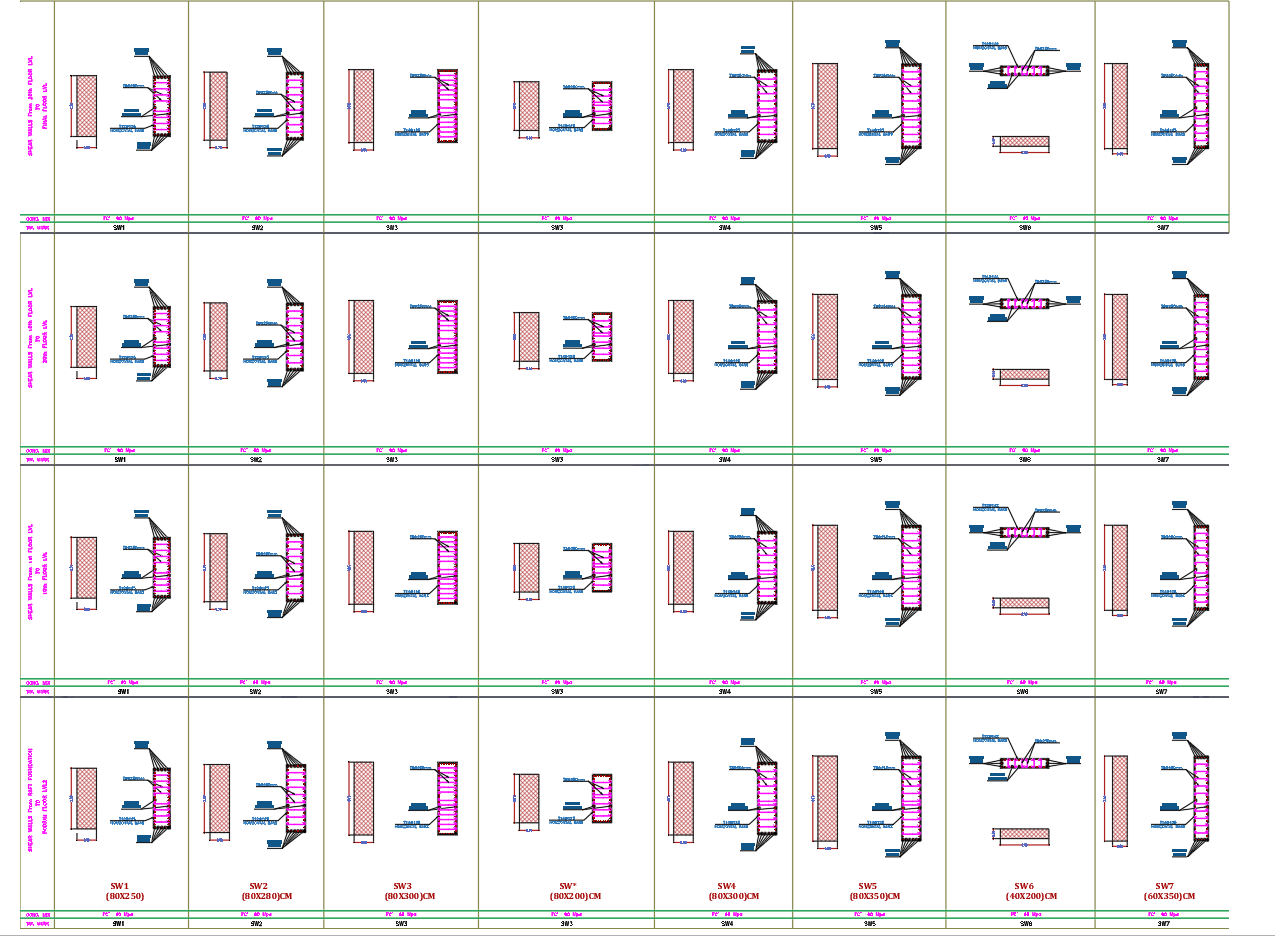

• Bearing Wall System باستخدام Ordinary Reinforced Concrete Shear Walls
• المعاملات التصميمية:
  • R = 3.00
  • Ω = 2.50
  • Cd = 4.00

---

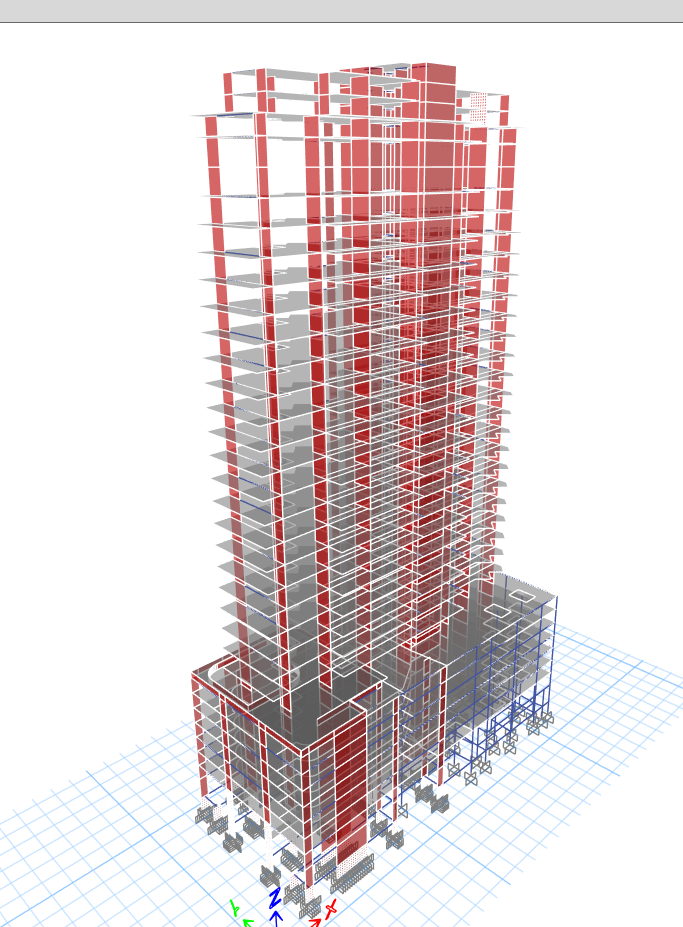

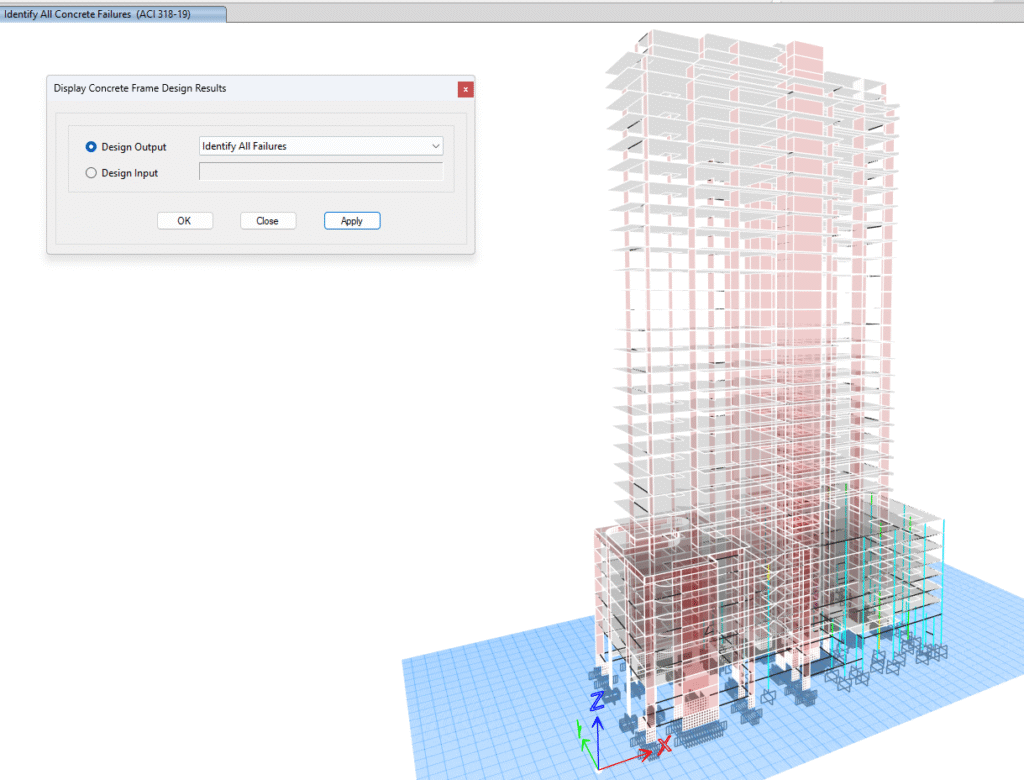

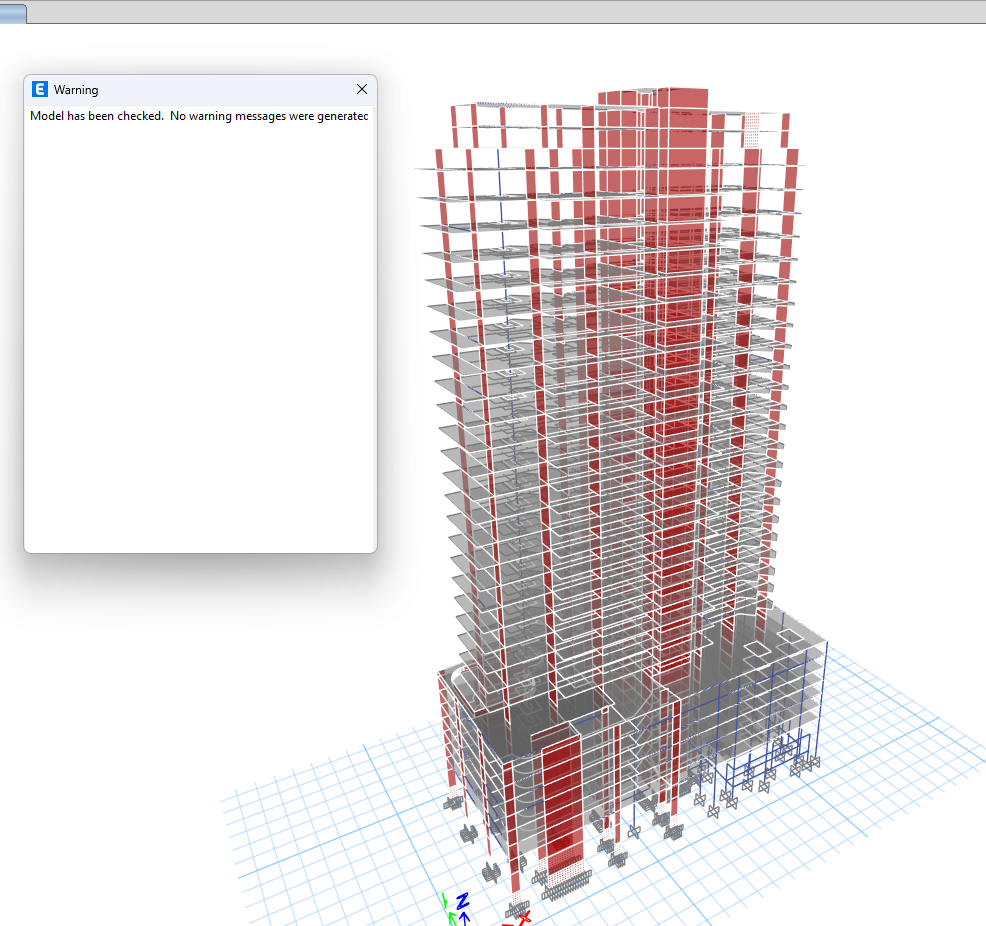

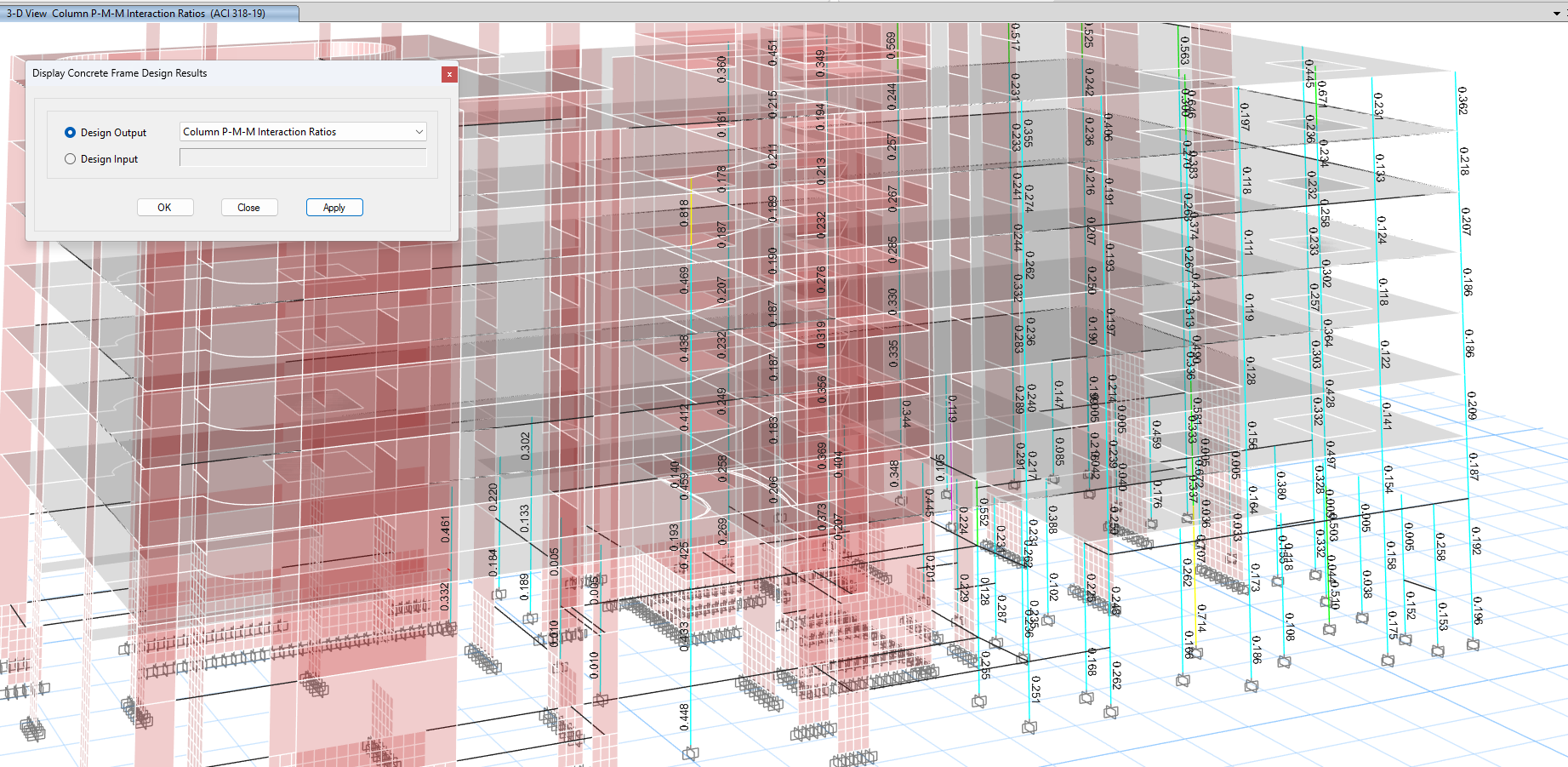

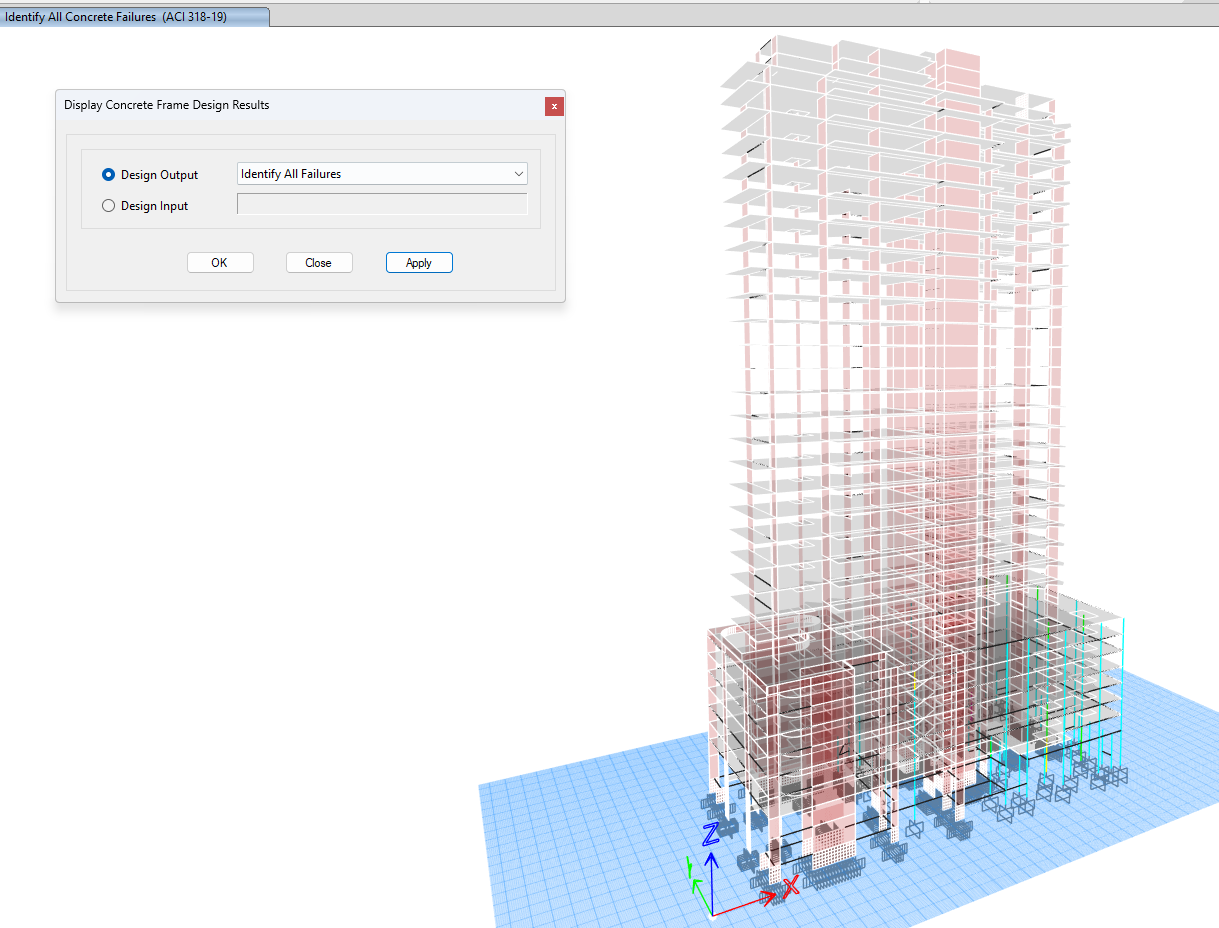

طريقة التحليل الإنشائي:

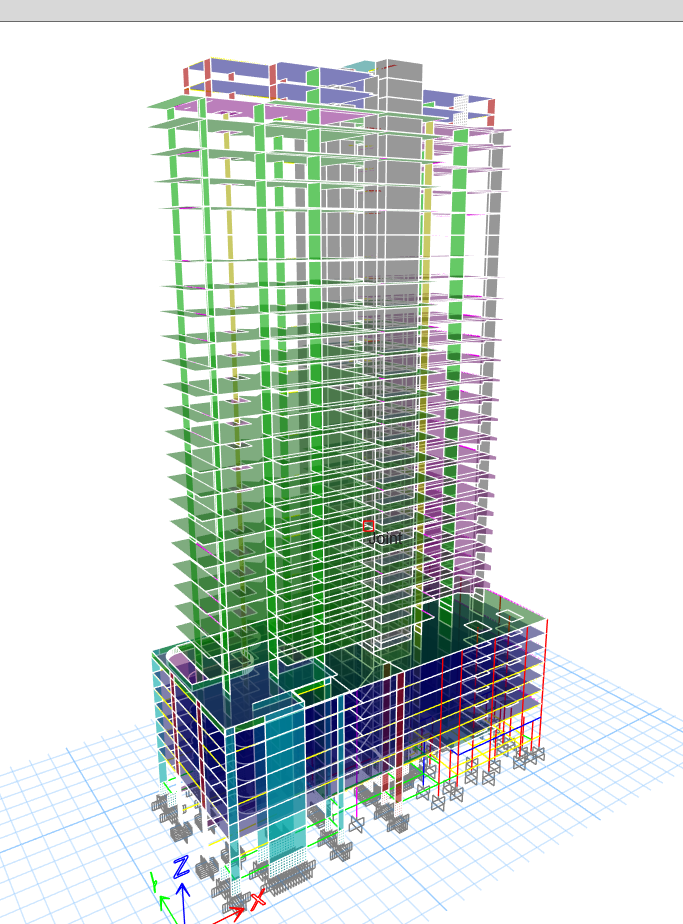

تم استخدام Modal Response Spectrum Analysis وفقًا للكود السعودي والكود الأمريكي SBC 301 و SBC 304 ACI 318, ASCE 7-16.

---

التحققات الزلزالية (Seismic Design Category B):

Irregularities – Horizontal:

• ✔ Torsional Irregularity
• ✔ Extreme Torsional Irregularity
• ✔ Reentrant Corner Irregularity
• ✔ Diaphragm Discontinuity
• ✔ Out-of-Plane Offset
• ✔ Nonparallel System

Irregularities – Vertical:

• ✔ Soft Story
• ✔ Extreme Soft Story
• ✔ Mass Irregularity
• ✔ Vertical Geometric Irregularity
• ✔ In-Plane Discontinuity
• ✔ Weak Story
• ✔ Extreme Weak Story

Additional Structural Checks:

• ✔ Center of Mass & Rigidity
• ✔ P-Delta Effects
• ✔ Stability Index (θ)
• ✔ Inter-Story Drift
• ✔ Wind Drift

---

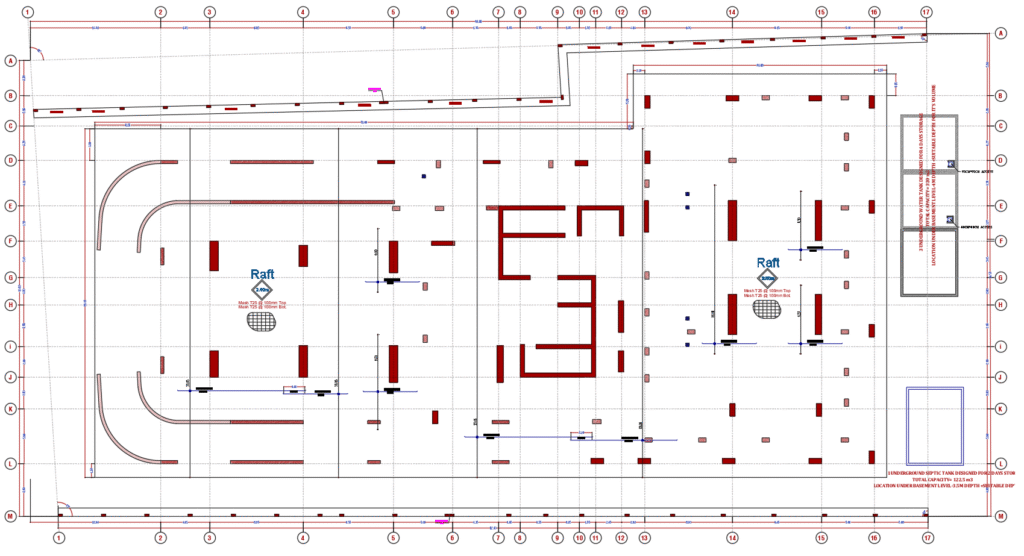

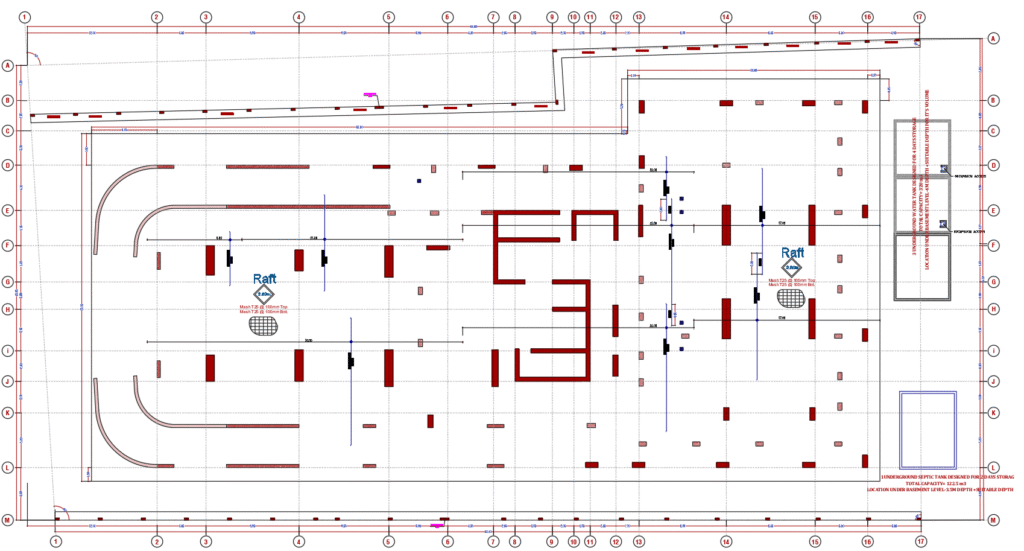

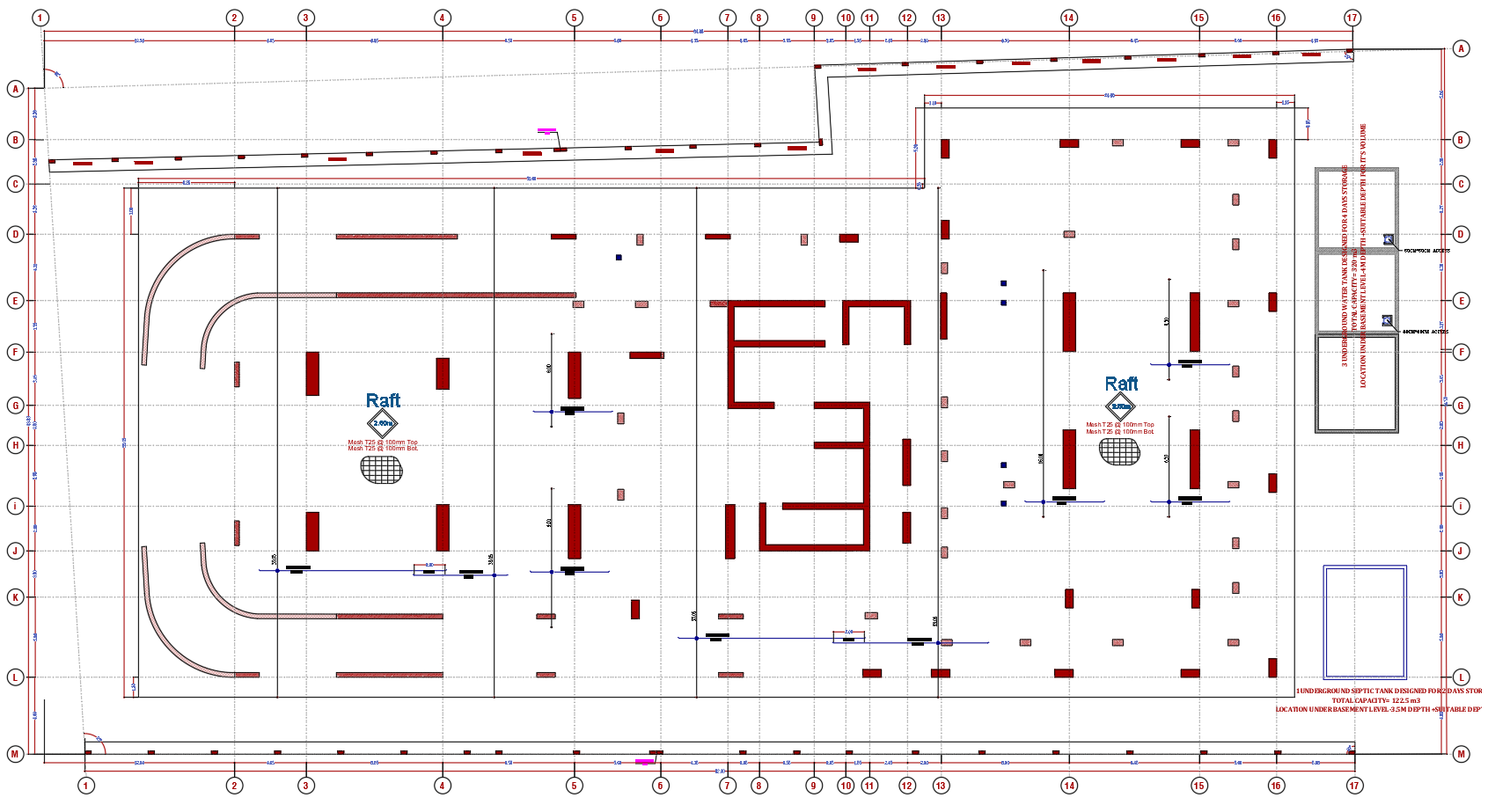

تصميم اللبشة والخوازيق:

تم التصميم وفق الكود السعودي والأمريكي، شاملاً التحققات التالية:

1. Check Bearing Capacity.
2. Check Tension on Piles.
3. Check Punching Shear (Two-Way).
4. Check One-Way Shear.
5. Check Uplift Resistance.

---

الاعتبارات الإضافية:

تم أخذ تأثير Temperature Loads بعين الاعتبار أثناء عملية التصميم ، لضمان تحمل التغيرات الحرارية وتحقيق أعلى مستويات الأداء والاستدامة.

---
